Breaker Control Switches
Breaker Control Switches (BCS)
I Commutatori di Comando BREAKER CONTROL SWITCHES vengono utilizzati per azionare gli interruttori di alta, media tensione e bassa tensione e Sezionatori.
Grazie al loro design robusto ed alla tipologia dei loro contatti a coltello autopulenti essi sono idonei all’utilizzo in cicli frequenti.
Essi sono anche conosciuti come commutatori di comando TNC (Trip-Neutral-Close).
I BREAKER CONTROL SWITCHES sono Commutatori con molla di ritorno
“APRI> 0 <CHIUDI”.
Essi agiscono alimentando le Bobine di Chiusura ed Apertura degli Interruttori direttamente o tramite Relè.
Caratteristiche Costruttive.
Elenchiamo di seguito le caratteristiche salienti:
* Montaggio a Pannello (FLUSH MOUNTING).
* Angolo di Commutazione 45° con ritorno a molla in posizione centrale di “0”.
* Posizione fissa di Blocco disponibile a Richiesta.
* Contatti Autopulenti a doppio effetto.Alberi e struttura portante completamente in Metallo.
* Trattamenti superficiali parti metalliche idonee a Clima Tropicale.
* Contatti IP20 (IEC 60529).
Accessori Opzionali e Manopole
Elenchiamo di seguito Accessori Disponibili:
* Manopola a Pistola in 2 Dimensioni e diverse colorazione.
* Manopole Lucchettabili 3 tipologie e dimensioni in diverse colorazioni.
* Manopole Ovali.
* Dispositivo di Avvenuta manovra.
* Contatti Trascinati.
* Interblocco PUSH-PULL.
* Dispositivo anti ripetizione
* Lampade LED integrate
Dispositivo Meccanico di Avvenuta Manovra
Il dispositivo colorato di avvenuta manovra indica l’ultimo comando impartito dal commutatore.
Dopo il comando di chiusura la bandierina risulterà ROSSA , mentre dopo il comando di Apertura la bandierina diventerà VERDE.
DISPONIBILE SOLO IN DIMENSIONI:
64X64mm
64X87mm (CON TITOLO).
Contatti Trascinati (LOST MOTION CONTACTS LMD)
Spesso è necessario avere dei contatti supplementari da utilizzare come allarme o indicazione e che mantengano la configurazione dell’ultimo comando impartito.
Questa funzione viene realizzata mediante un gruppo contatti secondari trascinato dall’albero principale.
Push-Pull Interlocks (DISPOSITIVO PREMI/TIRA E GIRA)
Questo dispositivo di sicurezza viene utilizzato per evitare manovre involontarie.
Il Commutatore può essere manovrato solamente PREMENDO o TIRANDO la manopola del commutatore.
DISPONIBILE IN SERIE:
R20
R16
R10
Sequence Locking (DISPOSITIVO ANTI RIPETIZIONE)
Questo dispositivo viene utilizzato per evitare consecutive manovre di Chiusura o Apertura in modo da non danneggiare la Bobina dell’interruttore.
Esso è realizzato mediante un blocco a Cricchetto assistito da una molla in Acciaio Inox.
DISPONIBILE SOLO IN SERIE R20

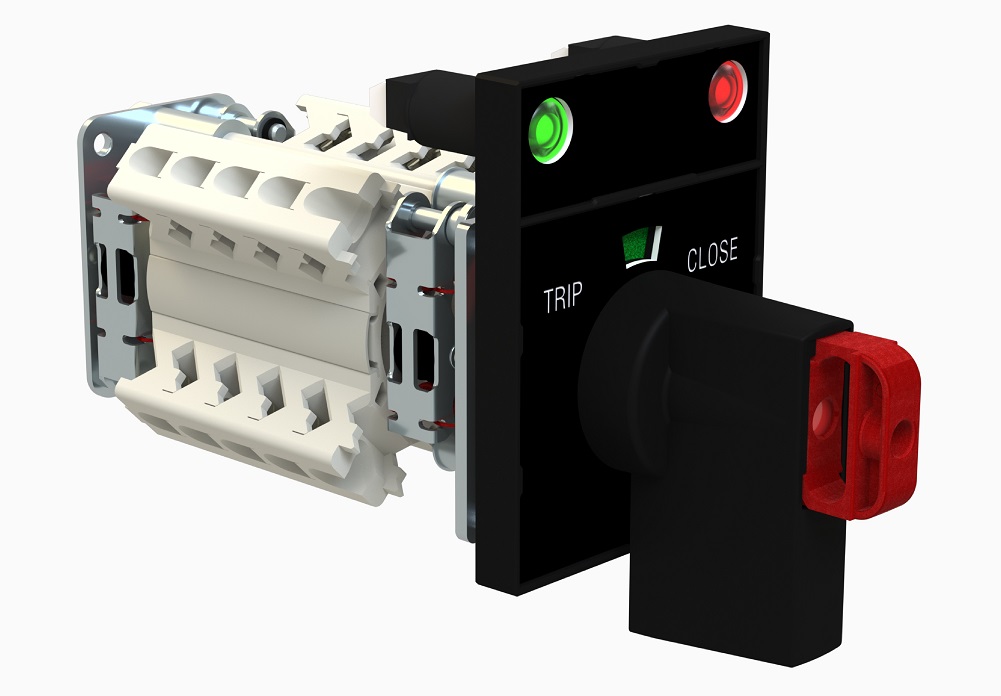

Indicator Lamps (LAMPADE INDICATRICI)
Delle lampade indicatrici possono essere assemblate integrate nella mostrina frontale,
disponibili in varie Tensioni di Alimentazione ed in diversi Colori.
